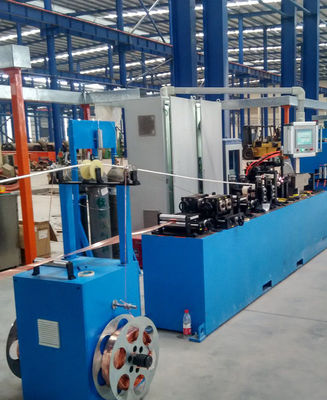

Φ180mm συγκόλληση & ζάρωμα σωλήνων μετάλλων

Φ180mm συγκόλληση & ζάρωμα Line1.Usage σωλήνων μετάλλων

1.Usage

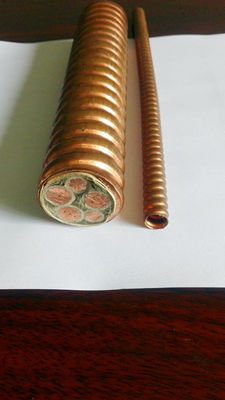

Αυτή η γραμμή είναι κυρίως χρήση για το τύλιγμα μετάλλων στο καλώδιο υψηλής τάσης.

Αυτή η γραμμή παραγωγής χρησιμοποιείται κυρίως στην παραγωγή της υψηλής τάσεως θήκης μετάλλων καλωδίων. Η καθαρή ζώνη μετάλλων μετά από τη δευτερεύουσα κουρά μέσω της ειδικής συνεχούς συγκόλλησης διαμορφώνοντας κύβων από το αδρανές αέριο και έπειτα corrugation.

2.Main τεχνική προδιαγραφή

2.1Welded διάμετρος Φ40~Φ180mm σωλήνων

2.2Welded υλική ταινία χαλκού μετάλλων, ταινία Al και ταινία ανοξείδωτου

2.3 δέστε το $cu πάχους με ταινία: Al 0.3mm~1.2mm: 1.0mm~4.0mm SS: 0.3mm~1.0mm

2.4Max ταχύτητα 8m/min συγκόλλησης

2.5Welding τρέχον 5~350A

2.6Max ζαρωμένη ταχύτητα 800rpm

πίσσα 8mm~40mm 2.7Corrugated

2.8Corrugated βάθος 1mm~5mm

2.9Corrugated σπείρα τύπων, δαχτυλίδι

2.10Max τράβηγμα της δύναμης 3000kg

2.11Caterpillar δύναμη 11KW μηχανών (μετατροπή συχνότητας εναλλασσόμενου ρεύματος)

2.12Corrugation δύναμη 11KW (εναλλασσόμενο ρεύμα σερβο) μηχανών

2.13Welding αέριο αργού αερίου προστασίας ή αέριο ηλίου

αέριο 50-80L/H αργού αερίου 2.14Protection

πίεση αερίου 2.15Working >0.4Mpa

2.16Central ύψος 1000mm

2.17Installed ικανότητα <100KVA

3.Components

4.Technical προδιαγραφή για τα κύρια συστατικά

4.1Φ3600 ο πύλη τύπος πληρώνει μακριά (κορυφή που στερεώνει)

4.1.1Suitable μέγεθος PN2500~PN3600mm εξελίκτρων

4.1.2Cable OD ≤Φ180mm

4.1.3Max φόρτωση ≤25t

4.1.4Portal ο κινούμενος τύπος πληρώνει μακριά με την αυτόματη κεντραρίσματος λειτουργία.

4.2 η Drive ταινία πληρώνει μακριά

4.2.1Pay από το εξέλικτρο OD Φ1600mm

4.2.2Max φόρτωση 5000kg

4.2.3Tape πληρώνουν μακριά τη μηχανή 3kW (εναλλασσόμενο ρεύμα)

Η οδηγώντας ταινία πληρώνει μακριά, πληρώνει μακριά υιοθετεί τη μηχανή εναλλασσόμενου ρεύματος, έλεγχος από τον οδηγό Siemens

4.3Tape πληρώστε μακριά τη συσκευή ελέγχου ταχύτητας έντασης

Δομή: υιοθετήστε το βραχίονα ταλάντευσης και η βαριά ισορροπία τύπων διατρήσεων που ζυγίζει, ταινία ελέγχου ποτενσιόμετρων πληρώνει μακριά την ταχύτητα. Αλλάξτε την ένταση ταινιών μέσω της αλλαγής της ισορροπίας σταθμίζοντας τη θέση.

• Συνδέοντας μηχανή ταινιών
• Είναι χρήση για τη σύνδεση της ταινίας για να εξασφαλίσει το συνεχές τρέξιμο.
• Ανώτατο τέμνον πλάτος 550mm
• Τέμνουσα γωνία 30°
•   $cu: Al πάχους ταινιών 0.3mm~1.2mm τέμνον: 1.0mm~4.0mmSS: 0.3mm~1.0mm
• Ανώτατη ταχύτητα της σύνδεσης 1.5m/min (διευθετήσιμη συγκόλληση τρέχον 10A~200A (διευθετήσιμη)
• Πλατφόρμα συγκόλλησης
• Αυτή η πλατφόρμα ενώνεται στενά από το πιάτο χάλυβα, είναι χρήση για εγκαθιστά την τοποθετώντας συσκευή ταινιών κολπίσκων, η συσκευή κοπτών ακρίβειας, η τοποθετώντας συσκευή ταινιών εξόδου και η ταινία που ισιώνουν τη συσκευή, τύπος ροδών Precisiong που διαμορφώνει τη συσκευή, που ενώνει στενά τη στάση κύβων και που ταξινομεί τη συσκευή, τρισδιάστατη ρυθμίζουν τη συσκευή για το πυροβόλο όπλο και την ενώνοντας στενά συσκευή ελέγχου τόξων.
• Τοποθετώντας συσκευή ταινιών κολπίσκων
• Τοποθετώντας την ταινία μετάλλων στη σωστή θέση πηγαίνετε στη συσκευή κοπτών ακρίβειας.
• Πλάτος 150~550mm κολπίσκων
• Το πλάτος κολπίσκων μπορεί να είναι ρυθμίζει με το χέρι.
• Συσκευή κοπτών ακρίβειας
• Είναι κυρίως χρήση για την κοπή της άκρης και κάνει την ταινία στο σωστό πλάτος με τη φρέσκια άκρη για να εξασφαλίσει την ποιότητα συγκόλλησης, η τέμνουσα ακρίβεια μπορεί να φθάσει σε ±0.01mm.
• πλάτος 150~550mm
• $cu: 0.3mm~1.2mm
• Al πάχους ταινιών μετάλλων: 1.0mm~4.0mmSS: 0.3mm~1.0mm
• widthan να είστε ρυθμίζει με το χέρι.
• Τοποθετώντας συσκευή ταινιών εξόδου και ταινία που ισιώνουν τη συσκευή
• Τοποθετώντας συσκευή ταινιών εξόδου παρόμοια με την τοποθετώντας συσκευή ταινιών κολπίσκων. Η ταινία που ισιώνει τη συσκευή υιοθετεί τέσσερα σύνολα κυλίνδρου και το ύψος μπορεί να είναι διευθετήσιμο, δομή τύπων ακαμψίας να σιγουρευτεί τη σταθερή ένταση. Τοποθετώντας την ταινία μετάλλων χωρίς οποιαδήποτε παραμόρφωση πηγαίνετε στη συσκευή διαμόρφωσης
• Άκρη αποβλήτων που συλλέγει τη συσκευή
• Είναι κυρίως χρήση για τη συλλογή της ταινίας αποβλήτων
• Μηχανή 0.37kw
• Υιοθετήστε τη χωριστή μηχανή στη συλλογή, η συλλογή της ταχύτητας και της έντασης μπορεί να είναι ρυθμίζει συνεχή, και μπορεί επίσης να είναι αυτοσυγχρονιζόμενη με την κύρια μηχανή.
• Τύπος ροδών Precisiong που διαμορφώνει τη συσκευή
• Κύλινδρος ακρίβειας Adope με την ενότητα κέρατων, το predeformation μέσω του κυλίνδρου ακρίβειας και τελικού που διαμορφώνουν μέσω της διαμόρφωσης της ομάδας κυλίνδρων και της ενότητας κέρατων, εύκολων να ρυθμίσουν και το σταύλο που διαμορφώνει για να εξασφαλίσει την ποιότητα συγκόλλησης.
• Ενώνοντας στενά στάση και ταξινόμηση κύβων της συσκευής
• Είναι χρήση για καθόρισε τον κύβο ταξινόμησης, εύκολο να ρυθμίσει ή αποσύνθεση, με τη λειτουργία της ψύξης κύβων.

• 5.Other
• Κατεύθυνση μηχανών: Από τα αριστερά προς τα δεξιά, το πρόσωπο στη μηχανή, έφυγε είναι κλειστό αμοιβή και είναι δεξιά λαμβάνει.
• Κώδικας χρώματος: κύρια μηχανή (RAL5015), περιστρεφόμενα μέρη (RAL2004), ηλεκτρικό γραφείο (RAL7032).

Ανεφοδιασμός 2 σύνολο κύβου
